راهنمای جامع عیب‌یابی و رفع نوسان موتور برق

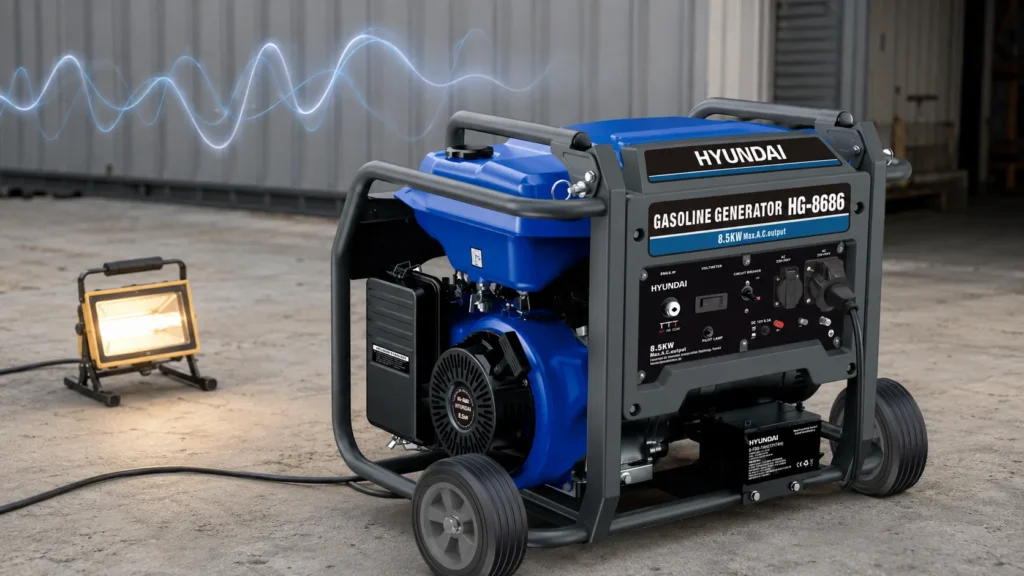

اگر برق خروجی موتور برق بالا و پایین می‌شود، قبل از تعویض AVR یا دستکاری قطعات داخلی باید مشخص کنید نوسان از دور موتور، بار مصرفی یا سیستم تولید و تنظیم ولتاژ ناشی می‌شود. نوسان برق به‌تنهایی نشانه خرابی یک قطعه مشخص نیست و عیب‌یابی درست باید از روی شرایط وقوع مشکل انجام شود.

ساده‌ترین نقطه شروع این است: آیا هم‌زمان با نوسان برق، صدای موتور و دور آن هم تغییر می‌کند؟ آیا مشکل فقط زیر بار اتفاق می‌افتد؟ آیا با اتصال یک وسیله خاص مثل یخچال یا پمپ شروع می‌شود؟ پاسخ این سؤال‌ها مسیر بررسی را تا حد زیادی مشخص می‌کند.

قبل از باز کردن موتور برق، نوع نوسان را مشخص کنید

پیش از هر اقدامی، مصرف‌کننده‌های حساس را از موتور برق جدا کنید و به چند نشانه توجه کنید:

1. آیا صدای موتور هم‌زمان با نوسان برق بالا و پایین می‌شود؟
2. آیا در حالت بدون بار نیز خروجی ناپایدار است؟
3. آیا مشکل فقط بعد از اتصال یک وسیله مشخص رخ می‌دهد؟
4. ولتاژ فقط افت می‌کند یا گاهی بیش از حد بالا هم می‌رود؟
5. آیا موتور ریپ می‌زند یا عملکرد آن یکنواخت نیست؟
6. آیا با وجود صدای کاملاً ثابت موتور، خروجی برق نوسان دارد؟
7. آیا مشکل پس از گرم شدن دستگاه شروع می‌شود؟
8. آیا نوسان بعد از سرویس یا تعمیر اخیر به وجود آمده است؟

این سؤال‌ها کمک می‌کنند مشکل را ابتدا در یکی از سه گروه اصلی قرار دهید:

• بار و نحوه استفاده
• موتور، دور موتور و سیستم سوخت‌رسانی
• سیستم تولید و تنظیم برق

مشاهده موتور برق هیوندای

نوسان دور موتور است یا فقط ولتاژ؟

این تفکیک یکی از مهم‌ترین مراحل عیب‌یابی موتور برق است:

1-اگر دور موتور هم بالا و پایین می‌شود

اگر همراه با کم و زیاد شدن برق، صدای موتور نیز تغییر می‌کند، احتمال اینکه ریشه مشکل فقط در AVR باشد کمتر می‌شود. در این حالت باید مواردی مانند این‌ها بررسی شوند:

• کیفیت و وضعیت سوخت
• گرفتگی مسیر سوخت
• کاربراتور
• فیلتر هوا
• شمع
• اضافه‌بار
• عملکرد سیستم کنترل دور یا Governor
• وضعیت کلی موتور

مثلاً اگر موتور به دلیل سوخت‌رسانی نامناسب نتواند دور یکنواختی حفظ کند، ممکن است خروجی ژنراتور نیز ناپایدار شود.

2-اگر دور موتور ثابت است ولی برق نوسان دارد

وقتی صدای موتور یکنواخت است اما ولتاژ خروجی همچنان تغییر می‌کند، احتمال بررسی بخش تولید و تنظیم برق بیشتر می‌شود؛ از جمله:

• AVR در مدل‌های مجهز
• اتصالات و سوکت‌ها
• آلترناتور
• سیستم تحریک
• سیم‌پیچ‌ها
• خازن در طراحی‌هایی که از آن استفاده می‌کنند
• ذغال یا Brush در مدل‌های مرتبط
• بخش الکترونیکی اینورتر در موتور برق‌های اینورتری

این تقسیم‌بندی یک راهنمای تشخیصی است و به معنی تشخیص قطعی خرابی قطعه نیست.

نوسان ولتاژ با نوسان فرکانس یکسان نیست

ولتاژ و فرکانس دو مشخصه متفاوت برق خروجی هستند.

ولتاژ نشان‌دهنده سطح اختلاف پتانسیل الکتریکی است، در حالی که فرکانس تعداد سیکل‌های برق متناوب در هر ثانیه را نشان می‌دهد.

در بسیاری از موتور برق‌های معمولی، سرعت چرخش موتور و آلترناتور با فرکانس خروجی ارتباط دارد. به همین دلیل اگر دور موتور مرتب بالا و پایین شود، فرکانس نیز ممکن است ناپایدار شود.

در مقابل، AVR یا Automatic Voltage Regulator در موتور برق‌هایی که به این سیستم مجهز هستند، وظیفه اصلی تنظیم ولتاژ را بر عهده دارد.

بنابراین این دو قطعه را نباید با هم اشتباه گرفت:

چرا موتور برق بدون بار خوب است ولی زیر بار نوسان می‌کند؟

اگر موتور برق در حالت بدون بار عملکرد طبیعی دارد اما بعد از اتصال مصرف‌کننده ولتاژ افت می‌کند یا موتور شروع به نوسان می‌کند، ابتدا باید بار مصرفی بررسی شود.

دلایل احتمالی عبارت‌اند از:

• مجموع مصرف بیشتر از ظرفیت موتور برق
• توان راه‌اندازی بالای مصرف‌کننده
• افت دور موتور هنگام افزایش بار
• ضعف در سوخت‌رسانی
• عملکرد نامناسب Governor
• کابل بلند، نامناسب یا دارای اتصال ضعیف
• ضعف سیستم تولید یا تنظیم برق

یکی از اشتباهات رایج این است که فقط توان نامی وسیله را در نظر بگیریم. بعضی وسایل دارای موتور الکتریکی مانند پمپ، یخچال، کمپرسور و برخی ابزارهای برقی هنگام شروع کار برای مدت کوتاهی توان بیشتری نسبت به حالت عادی نیاز دارند.

به همین دلیل ممکن است یک موتور برق بتواند وسیله را در حالت کار عادی تغذیه کند اما هنگام روشن شدن آن با افت دور یا افت ولتاژ مواجه شود.

مقدار دقیق توان راه‌اندازی را باید از پلاک وسیله، دفترچه سازنده یا مشخصات فنی معتبر همان دستگاه بررسی کرد و نباید یک ضریب ثابت را برای همه تجهیزات در نظر گرفت.

نمایندگی موتور برق هیوندای

چرا با روشن شدن یخچال یا پمپ ولتاژ افت می‌کند؟

پمپ، یخچال، کمپرسور و بسیاری از ابزارهای برقی دارای موتور هستند. هنگام شروع حرکت، موتور الکتریکی ممکن است برای مدت کوتاهی جریان و توان بیشتری درخواست کند.

اگر ظرفیت ژنراتور برای این بار لحظه‌ای کافی نباشد، ممکن است یکی از این نشانه‌ها دیده شود:

• صدای موتور برای لحظه‌ای تغییر کند.
• دور موتور افت کند.
• چراغ‌ها کم‌نور یا پرنور شوند.
• ولتاژ افت کند.
• حفاظت اضافه‌بار فعال شود.

اگر مشکل فقط هنگام روشن شدن یک وسیله خاص رخ می‌دهد، قبل از متهم کردن AVR یا آلترناتور، ظرفیت موتور برق و مشخصات همان مصرف‌کننده را بررسی کنید.

وقتی دور موتور هم نوسان دارد چه چیزهایی باید بررسی شوند؟

سوخت کهنه یا آلوده: سوخت نامناسب می‌تواند احتراق را ناپایدار کند. اگر موتور ریپ می‌زند، صدای یکنواختی ندارد یا بعد از مدتی کار دچار نوسان می‌شود، وضعیت سوخت یکی از بررسی‌های اولیه است.

کاربراتور و مسیر سوخت: گرفتگی یا اختلال در کاربراتور می‌تواند باعث تغییر مداوم دور موتور شود. در نتیجه ممکن است کاربر تصور کند با یک ایراد کاملاً الکتریکی مواجه است، در حالی که ریشه مشکل در عملکرد موتور قرار دارد.

باز کردن و تنظیم کاربراتور باید مطابق دستورالعمل همان مدل انجام شود.

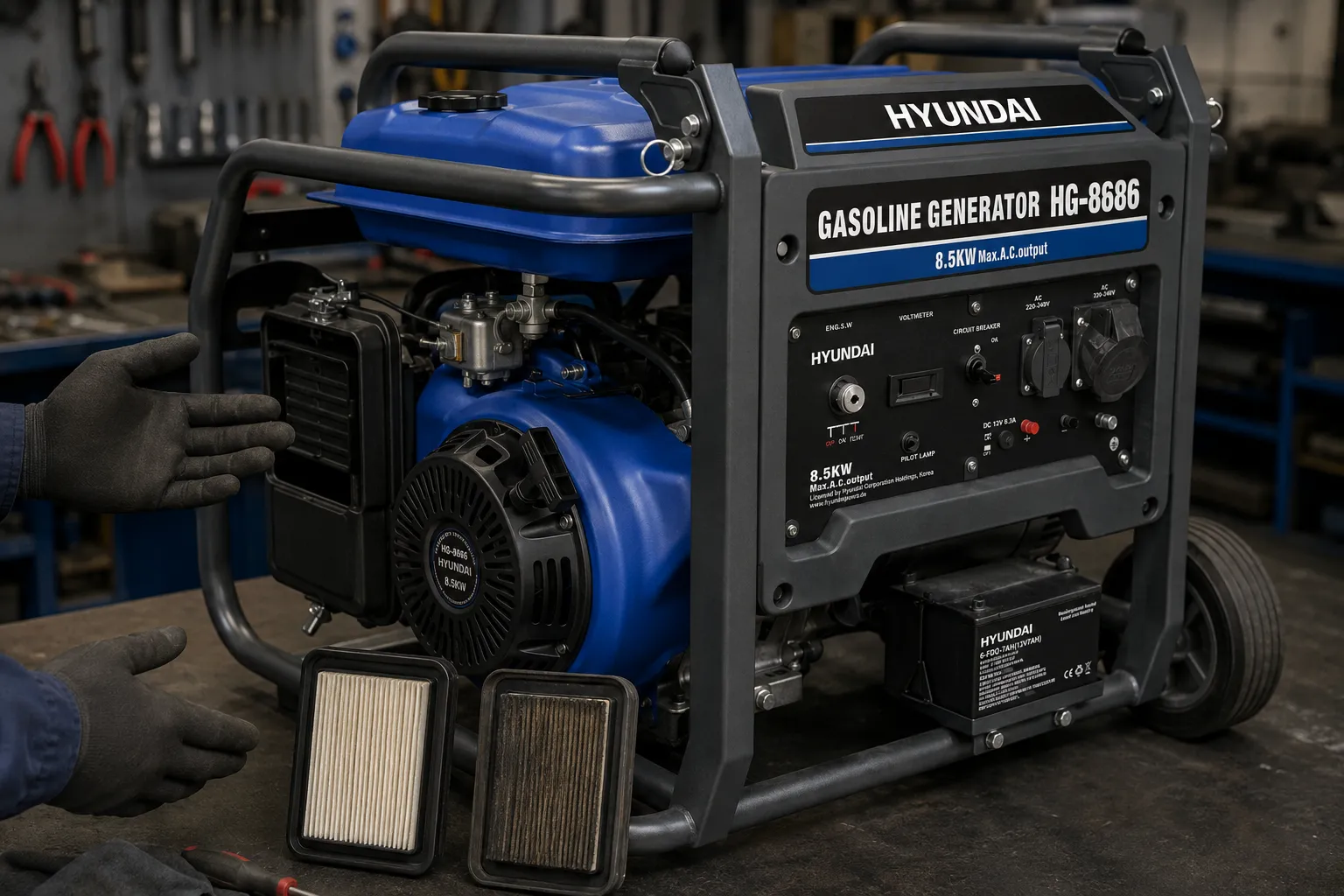

فیلتر هوا: فیلتر هوای بسیار کثیف می‌تواند روی عملکرد موتور اثر بگذارد. بررسی و سرویس فیلتر فقط مطابق دفترچه دستگاه انجام شود.

شمع: شمع فرسوده یا نامناسب ممکن است باعث عملکرد نامنظم موتور شود. اگر همراه با نوسان برق، موتور بد کار می‌کند یا احتراق یکنواخت نیست، شمع نیز جزو موارد قابل بررسی است.

Governor: Governor برای حفظ سرعت مناسب موتور هنگام تغییر بار اهمیت دارد. اگر با کم و زیاد شدن بار، دور موتور مرتب بالا و پایین می‌شود و دوباره تثبیت نمی‌شود، سیستم کنترل دور ممکن است نیاز به بررسی داشته باشد.

تنظیم پیچ، فنر یا لینک‌های Governor را نمی‌توان برای همه موتور برق‌ها با یک روش عمومی آموزش داد. تنظیم اشتباه ممکن است عملکرد دستگاه را بدتر کند.

وقتی دور ثابت است ولی ولتاژ نوسان دارد

اگر موتور یکنواخت کار می‌کند، بار نیز متناسب است اما خروجی همچنان بالا و پایین می‌شود، بررسی سیستم تولید و تنظیم برق اهمیت بیشتری پیدا می‌کند.

AVR چه نقشی در نوسان برق موتور برق دارد؟

AVR در موتور برق‌های مجهز به این قطعه، برای کمک به کنترل ولتاژ خروجی استفاده می‌شود.

خرابی AVR می‌تواند یکی از دلایل ولتاژ غیرعادی باشد، اما چند نکته مهم را باید در نظر گرفت:

• نوسان برق به‌تنهایی ثابت نمی‌کند AVR خراب است.
• ابتدا بار، دور موتور و اتصالات باید بررسی شوند.
• همه موتور برق‌ها معماری یکسانی ندارند.
• تست یا تنظیم داخلی AVR باید مطابق طراحی همان دستگاه انجام شود.
• تعویض AVR بدون تشخیص ممکن است هزینه ایجاد کند بدون اینکه مشکل اصلی حل شود.

اتصالات و سوکت‌ها

شل بودن، فرسودگی یا آسیب در بعضی اتصالات می‌تواند باعث خروجی نامطمئن شود. کاربر فقط باید کابل، دوشاخه و اتصالات خارجی قابل مشاهده را در حالت ایمن بررسی کند.

باز کردن قسمت داخلی ژنراتور یا کار روی ترمینال‌های برق‌دار باید به فرد متخصص سپرده شود.

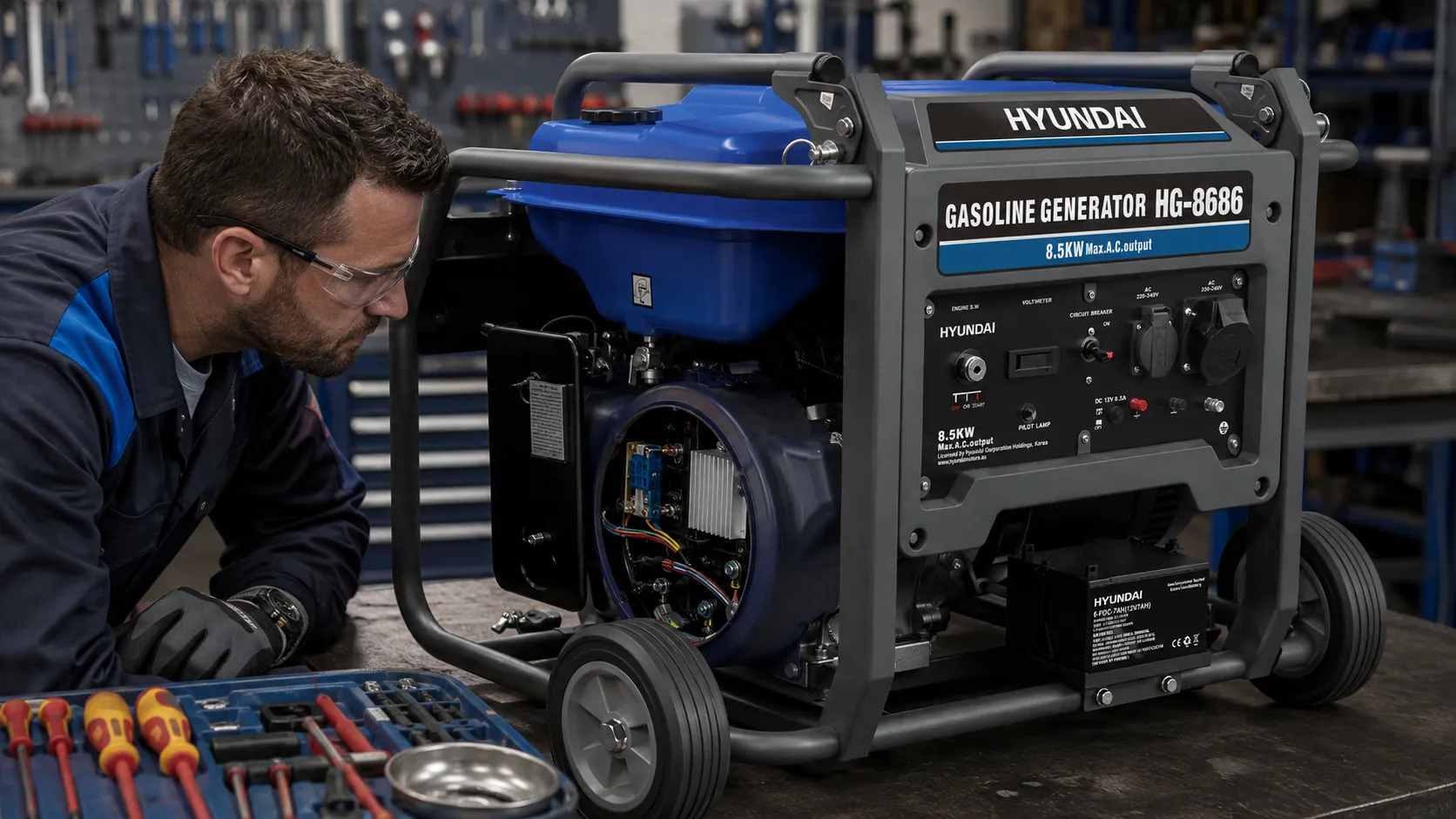

آلترناتور و سیستم تحریک

مشکلات مربوط به سیم‌پیچ، Rotor، Stator، سیستم تحریک و قطعات داخلی تنظیم خروجی نیازمند تست تخصصی هستند.

همچنین نباید فرض کرد همه موتور برق‌ها دارای خازن، Brush یا AVR مشابه هستند.

آیا علت نوسان در موتور برق اینورتری فرق دارد؟

در موتور برق معمولی، تولید و تنظیم خروجی با معماری موتور برق اینورتری یکسان نیست.

در مدل اینورتری، بخش الکترونیکی اینورتر نقش مهمی در شکل‌دهی و تنظیم برق خروجی دارد. بنابراین نمی‌توان هر روش عیب‌یابی مربوط به AVR یک موتور برق معمولی را مستقیماً برای موتور برق اینورتری استفاده کرد.

اگر مشکل به مدار داخلی اینورتر مربوط باشد، تعمیر آن باید به تکنسین دارای دانش و تجهیزات مناسب سپرده شود.

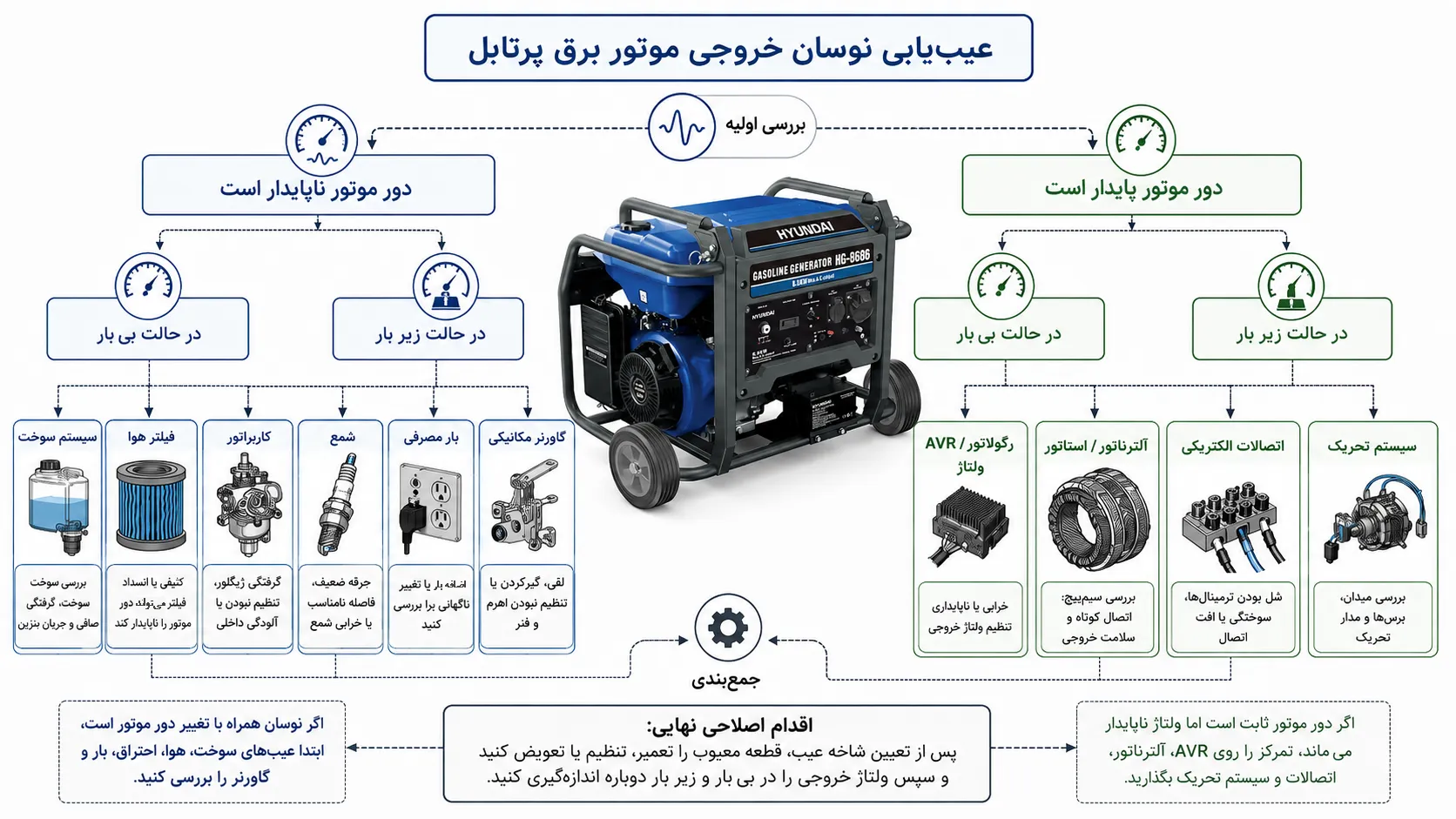

چگونه نوسان برق موتور برق را مرحله‌به‌مرحله بررسی کنیم؟

مرحله 1: وسایل حساس را جدا کنید

تا زمان مشخص شدن علت نوسان، وسایلی مانند تلویزیون، کامپیوتر و سایر تجهیزات حساس را به خروجی ناپایدار متصل نکنید.

مرحله 2: بار موتور برق را بررسی کنید

مجموع مصرف دستگاه‌های متصل و توان راه‌اندازی وسایل موتوری را با ظرفیت واقعی موتور برق مقایسه کنید.

مرحله 3: دستگاه را بدون بار بررسی کنید

مشخص کنید نوسان در حالت بدون مصرف‌کننده نیز وجود دارد یا فقط زیر بار رخ می‌دهد.

مرحله 4: به صدای موتور گوش دهید

اگر هم‌زمان با نوسان خروجی، دور و صدای موتور نیز تغییر می‌کند، ابتدا شاخه موتور، سوخت و کنترل دور بررسی می‌شود.

مرحله 5: سوخت و هوای موتور را بررسی کنید

وضعیت سوخت و فیلتر هوا را طبق دفترچه دستگاه کنترل کنید.

مرحله 6: کابل و دوشاخه را مشاهده کنید

آسیب، سوختگی، شل بودن یا استفاده از کابل نامتناسب می‌تواند مشکل ایجاد کند.

مرحله 7: از اندازه‌گیری ناایمن خودداری کنید

ولت‌متر پنل همیشه ابزار تشخیص نهایی نیست، اما کاربر غیرمتخصص نیز نباید برای اندازه‌گیری، ژنراتور روشن را باز کند یا پروب مولتی‌متر را به سیم‌های داخلی و برق‌دار متصل کند.

اگر اندازه‌گیری دقیق لازم است، فردی که روش ایمن کار با برق AC را می‌داند باید خروجی را با ابزار مناسب بررسی کند.

مرحله 8: شاخه تخصصی را مشخص کنید

• دور موتور ناپایدار: موتور، سوخت، هوا، کاربراتور و Governor در اولویت بررسی هستند.
• دور ثابت ولی خروجی ناپایدار: AVR، آلترناتور، اتصالات داخلی یا سیستم تنظیم خروجی باید تخصصی بررسی شوند.

جدول سریع عیب‌یابی نوسان برق موتور برق

آیا با استابلایزر می‌توان مشکل نوسان موتور برق را حل کرد؟

استابلایزر، محافظ ولتاژ و UPS ممکن است در برخی کاربردها برای حفاظت یا مدیریت برق ورودی مصرف‌کننده مفید باشند، اما جایگزین تعمیر علت اصلی ناپایداری موتور برق نیستند.

اگر خروجی ژنراتور به دلیل اضافه‌بار، نوسان دور، خرابی سیستم تنظیم ولتاژ یا مشکل مکانیکی ناپایدار است، ابتدا باید خود موتور برق عیب‌یابی شود.

قرار دادن استابلایزر بعد از یک ژنراتور معیوب ممکن است صرفاً نشانه مشکل را پنهان کند و لزوماً منشأ نوسان را برطرف نمی‌کند.

چه بررسی‌هایی را خودتان انجام دهید و چه مواردی تخصصی هستند؟

بررسی‌های اولیه و کم‌ریسک

• میزان بار متصل
• مشخصات پلاک مصرف‌کننده
• وضعیت سوخت
• فیلتر هوا طبق دفترچه
• کابل و دوشاخه
• تغییر صدای موتور
• رفتار موتور برق بدون بار
• اینکه مشکل فقط با وسیله خاص رخ می‌دهد یا خیر

بررسی‌های تخصصی

• باز کردن قسمت برق ژنراتور
• تست داخلی AVR
• تنظیم AVR
• بررسی Rotor و Stator
• دستکاری سیم‌پیچ‌ها
• تست مدار اینورتر
• تنظیم تخصصی Governor
• کار روی سیم یا ترمینال برق‌دار

اشتباهات رایج هنگام رفع نوسان برق موتور برق هیوندای

• تعویض AVR بدون عیب‌یابی
• تست موتور برق با بار بیش از ظرفیت
• نادیده گرفتن توان راه‌اندازی مصرف‌کننده
• استفاده از سوخت نامناسب یا کهنه
• بی‌توجهی به نوسان صدای موتور
• دستکاری Governor بدون اطلاعات مدل
• دستکاری AVR روی دستگاه روشن
• ادامه استفاده طولانی با خروجی ناپایدار
• اتصال تجهیزات حساس قبل از برطرف شدن مشکل
• نادیده گرفتن کابل یا دوشاخه
• استفاده از استابلایزر به‌عنوان درمان قطعی
• تعمیم روش تعمیر یک موتور برق به مدل‌های دیگر

چه زمانی موتور برق را خاموش کنیم؟

در صورت مشاهده موارد زیر ادامه استفاده توصیه نمی‌شود:

• افزایش شدید و غیرعادی ولتاژ
• افت مداوم خروجی
• جرقه
• دود
• بوی سوختگی
• داغ شدن غیرعادی
• صدای مکانیکی غیرطبیعی
• نوسان شدید دور موتور
• قطع و وصل مکرر خروجی

در این شرایط، مصرف‌کننده‌ها را جدا کنید، دستگاه را به روش توصیه‌شده سازنده خاموش کنید و از باز کردن بخش داخلی توسط فرد غیرمتخصص خودداری کنید.

چگونه از نوسان برق موتور برق پیشگیری کنیم؟

برای کاهش احتمال بروز نوسان:

• موتور برق را متناسب با توان مصرف‌کننده انتخاب کنید.
• توان راه‌اندازی وسایل موتوری را در نظر بگیرید.
• از اضافه‌بار مداوم خودداری کنید.
• برنامه سرویس دوره‌ای سازنده را رعایت کنید.
• از سوخت مناسب استفاده کنید.
• فیلتر هوا را طبق برنامه نگهداری بررسی کنید.
• کابل‌های مناسب و سالم به کار ببرید.
• دستگاه را در شرایط توصیه‌شده سازنده نگهداری کنید.
• با مشاهده تغییر رفتار موتور، مشکل را قبل از شدید شدن بررسی کنید.

کلام آخر…

برای پیدا کردن علت نوسان برق موتور برق، از تعویض قطعه شروع نکنید؛ از نشانه‌ها شروع کنید.

ابتدا مشخص کنید آیا دور موتور هم نوسان دارد. سپس بررسی کنید مشکل بدون بار وجود دارد یا فقط پس از اتصال مصرف‌کننده ظاهر می‌شود. اگر نوسان با تغییر صدای موتور همراه است، بار، سوخت، هوا، کاربراتور و سیستم کنترل دور اهمیت بیشتری پیدا می‌کنند. اگر موتور یکنواخت کار می‌کند اما خروجی ناپایدار است، سیستم تنظیم و تولید برق باید بررسی شود.

این مسیر تشخیصی هم احتمال تعویض بی‌دلیل قطعاتی مانند AVR را کاهش می‌دهد و هم کمک می‌کند بدانید کدام بررسی‌ها را می‌توانید با ریسک پایین انجام دهید و چه زمانی ادامه عیب‌یابی باید به تعمیرکار متخصص سپرده شود.
