از کجا بفهمیم متر لیزری نیاز به کالیبراسیون دارد؟

اگر متر لیزری روی یک فاصله مشخص، در چند اندازه‌گیری پشت‌سرهم و در شرایط کنترل‌شده همیشه تقریباً به یک اندازه بیشتر یا کمتر از مقدار واقعی نشان می‌دهد، احتمال دارد دقت دستگاه نیاز به بررسی داشته باشد؛ اما یک عدد اشتباه به‌تنهایی نشانه خرابی یا نیاز قطعی به کالیبراسیون نیست. قبل از هر نتیجه‌ای، مبنای اندازه‌گیری دستگاه، ثابت بودن متر، سطح هدف، نور محیط و وضعیت لنز را بررسی کنید و مطمئن شوید مرجعی که با آن مقایسه می‌کنید نیز قابل اعتماد است. اگر پس از حذف این عوامل، اختلاف ثابت باقی ماند و از Accuracy اعلام‌شده برای همان مدل بیشتر بود، باید دفترچه دستگاه را برای Accuracy Check، Adjustment یا Calibration بررسی کنید یا دستگاه را به سرویس تخصصی بسپارید.
  مطلب پیشنهادی: نحوه کار با متر لیزری

تشخیص سریع خطای متر لیزری

نکته مهم این است که قبل از کالیبره کردن متر لیزری باید مشخص شود مشکل واقعاً از دقت دستگاه است یا از روش و شرایط اندازه‌گیری.

Accuracy Check با Calibration یکی نیست

در استفاده روزمره گاهی هر نوع بررسی دقت ابزار را «کالیبراسیون» می‌نامیم، در حالی که از نظر فنی این اصطلاحات دقیقاً یک معنا ندارند.

Accuracy Check یا Verification یعنی بررسی کنیم دستگاه در محدوده دقت یا الزامات تعریف‌شده عمل می‌کند یا خیر.

Calibration فرایندی برای مشخص کردن رابطه بین مقادیر مرجع و مقادیری است که ابزار اندازه‌گیری نشان می‌دهد.

Adjustment به معنای اعمال تنظیم یا اصلاح روی سیستم اندازه‌گیری است تا عملکرد آن تغییر کند.

Repair نیز مربوط به رفع نقص سخت‌افزاری، الکترونیکی یا اپتیکی دستگاه است.

بنابراین اگر به دقت متر مشکوک شده‌اید، اولین قدم معمولاً تست دقت متر لیزری است، نه باز کردن دستگاه یا تغییر تنظیمات داخلی آن.

چه علائمی ممکن است نشان دهند متر لیزری از دقت خارج شده است؟

مهم‌ترین نشانه، یک اندازه‌گیری اشتباه نیست. چیزی که در عیب‌یابی اهمیت بیشتری دارد، الگوی خطاست.

فرض کنید یک فاصله ثابت را چند بار اندازه‌گیری می‌کنید. اگر یک بار نتیجه بیشتر، بار بعد کمتر و دفعه بعد تقریباً صحیح باشد، با پراکندگی نتایج روبه‌رو هستید. در این حالت هنوز باید عواملی مانند ثابت نبودن دستگاه، سطح هدف، زاویه و شرایط محیطی را بررسی کنید.

اما اگر در شرایط یکسان تقریباً تمام اندازه‌ها به یک سمت منحرف باشند، شرایط متفاوت است.

برای مثال فرض کنید مقدار واقعی فاصله X باشد.

اگر نتایج به شکل زیر باشند:

X
X+3 mm
X-2 mm
X+1 mm

نتایج دارای پراکندگی هستند.

اما اگر نتایج تقریباً به این صورت باشند:

X+4 mm
X+4 mm
X+3 mm
X+4 mm

با یک Offset تقریباً ثابت مواجه هستیم.

این اعداد صرفاً مثال آموزشی‌اند و نباید آنها را به‌عنوان تلرانس واقعی هیچ متر لیزری در نظر گرفت.

وجود یک اختلاف تقریباً ثابت و تکرارشونده، بعد از حذف خطاهای ساده، می‌تواند دلیل بهتری برای بررسی Accuracy دستگاه باشد.

قبل از کالیبراسیون متر لیزری، این موارد را بررسی کنید

1. Measurement Reference را کنترل کنید

یکی از ساده‌ترین علت‌های اختلاف عدد، اشتباه بودن مبنای اندازه‌گیری یا Measurement Reference است.

در بعضی مترهای لیزری می‌توان نقطه شروع اندازه‌گیری را تغییر داد. بسته به مدل، اندازه ممکن است از لبه جلو، لبه عقب یا یک نقطه مرجع دیگر محاسبه شود.

اگر کاربر تصور کند اندازه‌گیری از انتهای دستگاه انجام می‌شود، در حالی که Reference روی نقطه دیگری تنظیم شده، ممکن است اختلاف ایجادشده را با خرابی یا به‌هم خوردن کالیبراسیون اشتباه بگیرد.

بنابراین پیش از هر تست، Reference دستگاه را با دفترچه همان مدل تطبیق دهید.

2. سطح هدف را بررسی کنید

سطحی که پرتو به آن برخورد می‌کند می‌تواند روی شرایط اندازه‌گیری تأثیر بگذارد.

سطوح بسیار براق، شفاف، بسیار تیره یا سطوحی که بازتاب نامناسبی دارند، در بعضی مدل‌ها ممکن است دریافت سیگنال را دشوار کنند.

اگر متر فقط روی یک سطح خاص نتیجه غیرعادی نشان می‌دهد، بهتر است ابتدا همان فاصله را روی یک سطح هدف مناسب‌تر آزمایش کنید.

اگر مشکل در شرایط جدید از بین رفت، احتمالاً قبل از Calibration باید به شرایط اندازه‌گیری شک کرد.

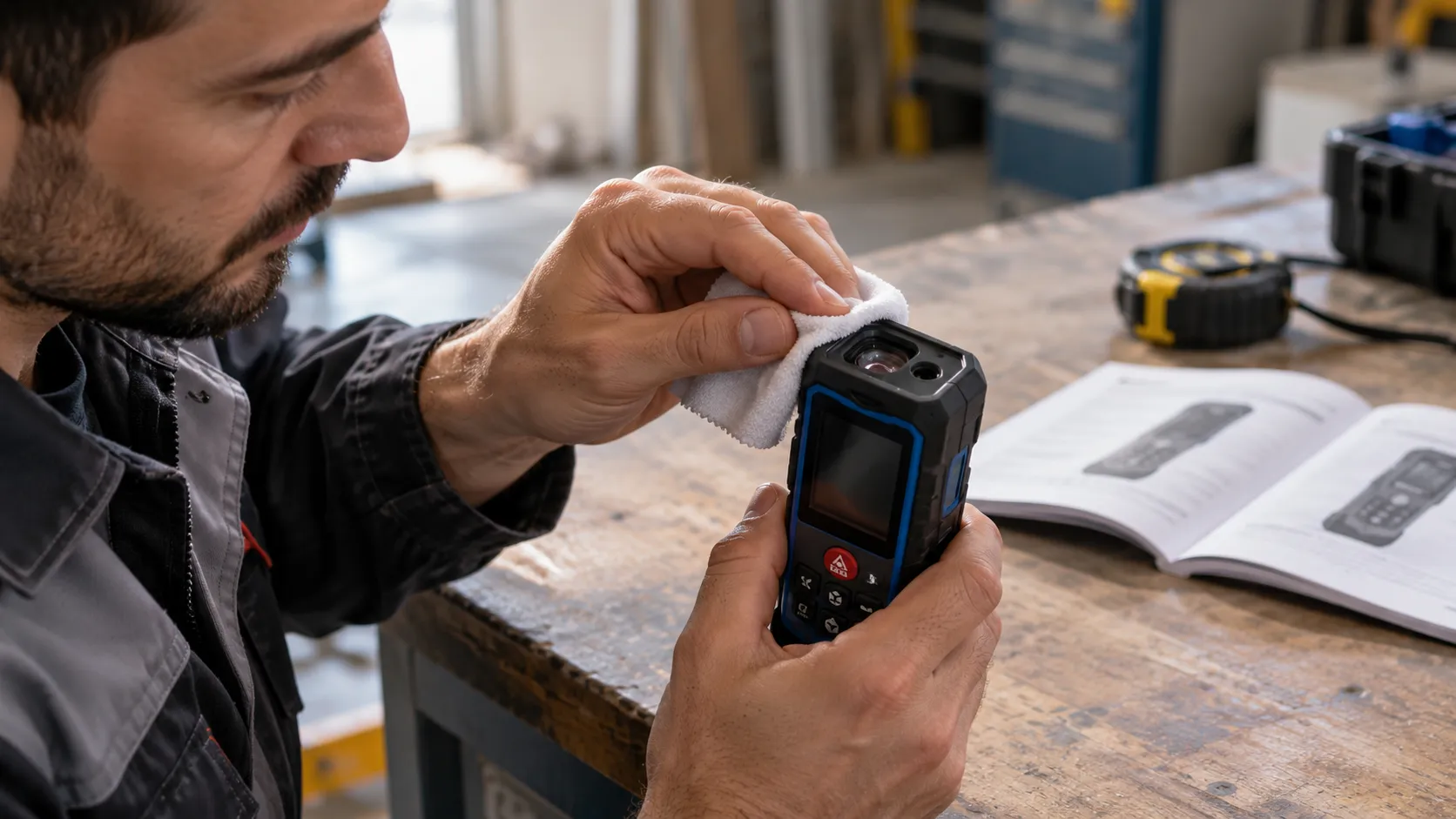

3. لنز و بخش اپتیکی دستگاه را بررسی کنید

قبل از تست، بخش خروجی لیزر و قسمت دریافت سیگنال را از نظر وجود گردوغبار، لکه یا آلودگی ظاهری بررسی کنید.

هدف در این مرحله فقط بازرسی ظاهری است.

برای تمیز کردن بخش اپتیکی از روش‌ها، مواد یا ابزارهای غیرمجاز استفاده نکنید. روش صحیح نگهداری و تمیزکاری باید مطابق دفترچه همان مدل باشد.

4. هنگام تست، متر را کاملاً ثابت نگه دارید

اگر هدف بررسی دقت خود دستگاه است، نباید هم‌زمان خطای اپراتور را نیز وارد آزمایش کنیم.

برای تست دقت:

دستگاه را روی یک سطح یا تکیه‌گاه ثابت قرار دهید.

نقطه شروع را تغییر ندهید.

سطح هدف را جابه‌جا نکنید.

زاویه دستگاه را بین اندازه‌گیری‌های مختلف تغییر ندهید.

در صورت امکان، دستگاه را با دست آزاد نگه ندارید.

اگر با ثابت کردن دستگاه پراکندگی نتایج به مقدار محسوسی کاهش پیدا کرد، بخشی از مشکل اولیه احتمالاً به نحوه انجام اندازه‌گیری مربوط بوده است.

5. شرایط محیطی را نادیده نگیرید

دقت ابزارهای اندازه‌گیری معمولاً در شرایط مشخصی تعریف می‌شود.

دمای بسیار بالا یا پایین، تغییر سریع دما، نور شدید و وضعیت نامناسب سطح هدف ممکن است در بعضی مدل‌ها روی اندازه‌گیری اثر بگذارند.

به همین دلیل هنگام بررسی Accuracy فقط به عددی مثل ±X mm نگاه نکنید. اگر سازنده برای Accuracy شرایط یا Footnote خاصی تعریف کرده است، آن شرایط نیز بخشی از Specification محسوب می‌شوند.

هیچ محدوده دمایی یا شرایط محیطی مشخصی را نباید به همه مترهای لیزری تعمیم داد.

6. باتری و وضعیت دستگاه را مطابق Manual بررسی کنید

گاهی گفته می‌شود باتری ضعیف باعث اشتباه اندازه گرفتن متر لیزری می‌شود، اما چنین ادعایی را نباید بدون مستندات مربوط به مدل دستگاه عمومی کرد.

اگر دستگاه هشدار باتری، Error یا پیام خاصی نشان می‌دهد، معنی آن را در Manual همان مدل بررسی کنید.

یک Error Code در یک برند یا مدل الزاماً همان معنی را در دستگاه دیگر ندارد.

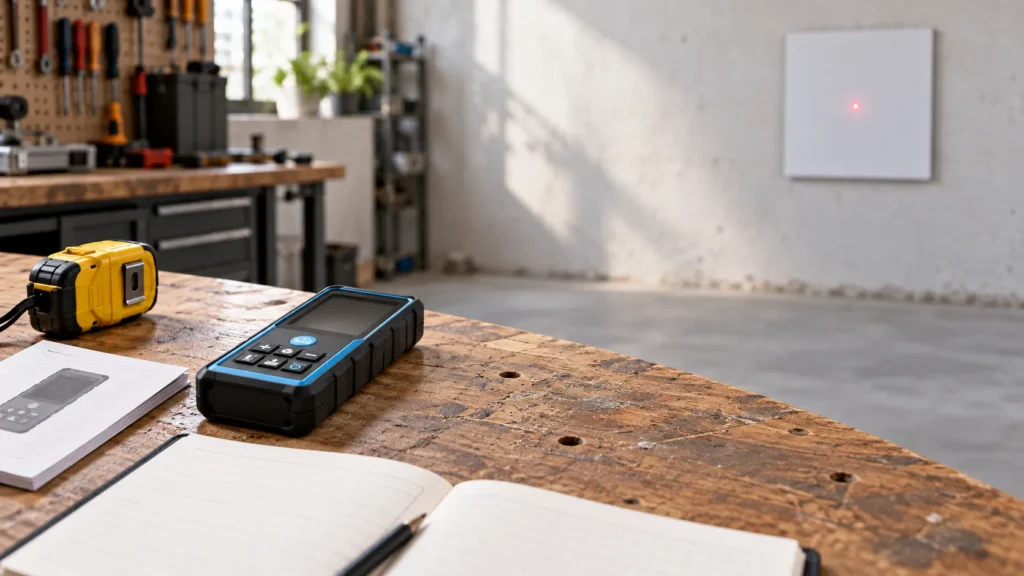

تست 5 دقیقه‌ای برای بررسی دقت متر لیزری

این آزمایش یک Accuracy Check کاربردی است و نباید آن را معادل Calibration حرفه‌ای در نظر گرفت.

ابتدا یک فاصله ثابت انتخاب کنید که نقطه شروع و پایان آن کاملاً مشخص باشد.

سپس مقدار آن فاصله را با یک مرجع قابل اعتماد تعیین کنید.

در مرحله بعد:

1. Measurement Reference متر لیزری را بررسی کنید.
2. دستگاه را روی یک تکیه‌گاه ثابت قرار دهید.
3. یک سطح هدف مناسب و ثابت انتخاب کنید.
4. بدون تغییر موقعیت دستگاه چند اندازه‌گیری پشت‌سرهم انجام دهید.
5. تمام نتایج را یادداشت کنید.
6. هیچ Reading نامطلوبی را فقط به دلیل متفاوت بودن حذف نکنید.
7. اختلاف هر اندازه‌گیری با مقدار مرجع را محاسبه کنید.
8. بررسی کنید نتایج پراکنده هستند یا تقریباً یک Offset ثابت دارند.
9. نتیجه را با Accuracy Specification همان مدل مقایسه کنید.

اگر قرار است این بخش برای وب‌سایت ابزارآلات هیوندای تجربه‌محورتر شود، پیشنهاد می‌شود تیم فنی یک مدل واقعی موجود در فروشگاه را با همین روش تست کند.

در این تست بهتر است موارد زیر ثبت و منتشر شوند:

مدل دقیق دستگاه
فاصله مرجع
روش تعیین فاصله مرجع
شرایط تست
تعداد اندازه‌گیری‌ها
تمام نتایج ثبت‌شده
میانگین نتایج
بیشترین اختلاف مشاهده‌شده
Accuracy اعلام‌شده سازنده
تصویر صفحه مربوط به Accuracy در Manual

انتشار داده واقعی بسیار ارزشمندتر از ساختن یک نتیجه آزمایش فرضی است.

خطای تصادفی با خطای سیستماتیک چه تفاوتی دارد؟

یکی از مهم‌ترین نکاتی که هنگام تست متر لیزری باید بدانید، تفاوت Repeatability و Systematic Error است.

اگر دستگاه در یک فاصله ثابت نتایجی را نشان دهد که یک بار بیشتر و بار دیگر کمتر هستند، ابتدا باید به پراکندگی نتایج توجه کنید.

ممکن است علت به نحوه نگه داشتن دستگاه، سطح هدف، زاویه یا شرایط اندازه‌گیری مربوط باشد.

اما اگر دستگاه در تست‌های تکراری تقریباً همیشه به یک اندازه بیشتر یا کمتر از مرجع نشان دهد، موضوع جدی‌تر می‌شود.

در این حالت ابتدا Measurement Reference را دوباره بررسی کنید.

اگر Reference درست بود، شرایط تست کنترل شده بود و Offset همچنان باقی ماند، باید نتیجه را با Accuracy اعلام‌شده همان مدل مقایسه کنید.

در صورتی که اختلاف در محدوده Specification دستگاه باشد، الزاماً مشکلی وجود ندارد.

اگر اختلاف ثابت و تکرارشونده از Accuracy مجاز بیشتر باشد، بررسی Manual و احتمال Calibration، Adjustment یا Service منطقی‌تر می‌شود.

Accuracy متر لیزری را از کجا پیدا کنیم؟

برای پیدا کردن Accuracy دستگاه بهتر است منابع را به این ترتیب بررسی کنید:

1. User Manual رسمی همان مدل
2. Technical Datasheet
3. صفحه رسمی محصول در سایت سازنده
4. برچسب یا اسناد همراه دستگاه در صورت وجود
5. خدمات رسمی یا واحد فنی برند

فرض کنید روی یک محصول Accuracy به شکل ±2 mm اعلام شده باشد.

این عدد فقط یک مثال برای توضیح مفهوم است.

به‌طور کلی چنین مشخصه‌ای نشان می‌دهد سازنده برای شرایط تعریف‌شده محدوده‌ای حول مقدار اندازه‌گیری در نظر گرفته است. اما برای تفسیر دقیق باید شرایط، Footnoteها و تعریف Accuracy همان دستگاه را نیز مطالعه کرد.

در انتخاب بهترین متر لیزری نیز فقط برد اندازه‌گیری اهمیت ندارد. Accuracy، Repeatability، کیفیت ساخت، امکانات اندازه‌گیری، خوانایی نمایشگر و خدمات نیز از معیارهای مهم هستند.

به همین دلیل موضوع «بهترین برند متر لیزری» بهتر است در یک راهنمای خرید مستقل و براساس داده‌های قابل مقایسه بررسی شود، نه اینکه در این مقاله یک برند بدون مقایسه به‌عنوان بهترین معرفی شود.

چه زمانی واقعاً باید به کالیبراسیون متر لیزری شک کنیم؟

احتمال نیاز به بررسی تخصصی زمانی بیشتر می‌شود که همه شرایط زیر برقرار باشند:

Measurement Reference دستگاه صحیح است.

سطح هدف مناسب است.

متر هنگام تست ثابت بوده است.

شرایط محیطی غیرعادی نبوده است.

فاصله مرجع با روش قابل اعتماد مشخص شده است.

اندازه‌گیری چند بار تکرار شده است.

اختلاف در تست‌های مختلف تقریباً تکرار می‌شود.

نتایج یک Offset مشخص دارند.

میزان اختلاف از Accuracy Specification همان مدل بیشتر است.

اگر همه این مراحل را طی کرده‌اید و خطا همچنان باقی مانده، زمان مراجعه به Manual برای بررسی روش Accuracy Check، Calibration یا Adjustment همان مدل فرا رسیده است.

چه زمانی خودمان متر لیزری را کالیبره نکنیم؟

همه مترهای لیزری قابلیت User Calibration ندارند.

به‌طور کلی سه وضعیت ممکن است وجود داشته باشد.

حالت اول: سازنده برای مدل مشخص، Calibration یا Adjustment توسط کاربر تعریف کرده است. در این حالت فقط همان روش رسمی باید اجرا شود.

حالت دوم: دستگاه قابلیت User Calibration ندارد. در این وضعیت بهتر است مطابق دستورالعمل سازنده یا خدمات برند عمل کنید.

حالت سوم: دستگاه مشکوک به آسیب سخت‌افزاری یا اپتیکی است. در این حالت صرفاً تغییر یک تنظیم نرم‌افزاری ممکن است مشکل را برطرف نکند.

برای کالیبره کردن متر لیزری هرگز بدون دستورالعمل رسمی:

دستگاه را باز نکنید.

بخش اپتیکی را دستکاری نکنید.

پیچ‌های داخلی را تغییر ندهید.

روش Calibration یک برند را روی مدل دیگر اجرا نکنید.

وجود یک آموزش در اینترنت به این معنا نیست که آن روش برای دستگاه شما مناسب است.

کالیبره کردن متر لیزری چگونه انجام می‌شود؟

پاسخ کوتاه این است که روش کالیبره کردن متر لیزری به مدل دستگاه بستگی دارد و یک روش عمومی برای تمام مدل‌ها وجود ندارد.

بعضی دستگاه‌ها ممکن است فرآیند داخلی Check یا Adjustment داشته باشند.

برخی فقط امکان بررسی Accuracy را در اختیار کاربر قرار می‌دهند.

گروهی دیگر نیز در صورت خارج شدن از محدوده دقت باید توسط مرکز خدمات بررسی شوند.

بنابراین هر آموزش مرحله‌به‌مرحله برای Calibration باید همراه با نام دقیق برند و مدل دستگاه باشد.

اگر نام مدل مشخص نشده باشد، بهتر است روش ارائه‌شده را به‌عنوان دستور کالیبراسیون دستگاه خود اجرا نکنید.

بعد از افتادن متر لیزری چه کار کنیم؟

افتادن دستگاه به‌تنهایی ثابت نمی‌کند که Calibration آن به هم خورده است.

ابتدا ظاهر دستگاه را بررسی کنید.

بدنه، پنجره خروجی لیزر و بخش اپتیکی را بدون باز کردن دستگاه کنترل کنید.

سپس یک Accuracy Check در شرایط کنترل‌شده انجام دهید.

نتایج را چند بار تکرار و با Specification دستگاه مقایسه کنید.

اگر قبل از سقوط داده‌ای از تست دقت دستگاه داشته باشید، مقایسه نتایج قبل و بعد بسیار مفید خواهد بود.

برای محیط‌های حرفه‌ای، ثبت دوره‌ای نتایج Accuracy Check می‌تواند کار عیب‌یابی را ساده‌تر کند؛ چون در صورت ایجاد مشکل می‌توان عملکرد فعلی دستگاه را با داده‌های قبلی مقایسه کرد.

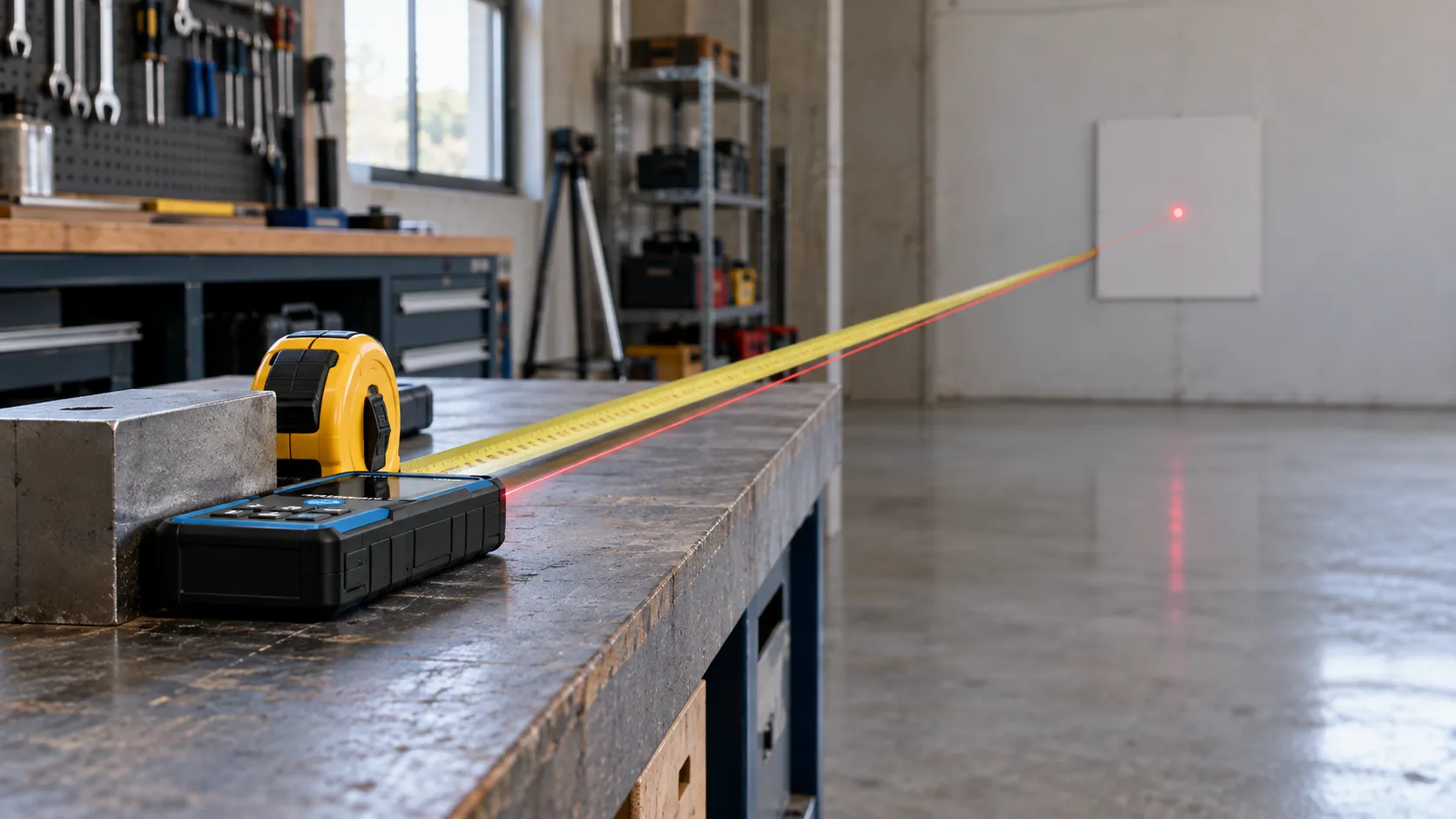

چرا متر لیزری با متر نواری اختلاف دارد؟

اگر متر لیزری و متر نواری دو عدد متفاوت نشان دهند، نمی‌توان فوراً نتیجه گرفت متر لیزری خراب شده است.

برای مقایسه صحیح باید مطمئن شوید هر دو ابزار دقیقاً همان دو نقطه فیزیکی را اندازه می‌گیرند.

از جمله عواملی که باید بررسی شوند می‌توان به موارد زیر اشاره کرد:

Measurement Reference متر لیزری

راستای اندازه‌گیری

زاویه متر لیزری

نحوه قرار گرفتن متر نواری

عملکرد قلاب متر نواری

Accuracy هر دو ابزار

Resolution هر وسیله

خطای کاربر هنگام خواندن یا قرار دادن ابزار

متر نواری نیز همیشه یک مرجع مطلق و بدون خطا نیست.

اگر قرار است درباره سلامت یا دقت متر لیزری تصمیم جدی بگیرید، باید مرجع و روش اندازه‌گیری نیز قابل اعتماد باشند.

برای بررسی دقت متر لیزری هیوندای چه کار کنیم؟

برای بررسی دقت متر لیزری هیوندای ابتدا مدل دقیق دستگاه را مشخص کنید.

بعد از آن دفترچه همان مدل را بررسی کنید و اطلاعات زیر را استخراج کنید:

Accuracy اعلام‌شده

Measuring Range

Measurement Referenceهای قابل انتخاب

Error Messageها یا Error Codeهای همان مدل

وجود یا نبود Accuracy Check داخلی

وجود یا نبود قابلیت User Calibration یا Adjustment

بدون مشخص بودن مدل و Manual معتبر، نباید تلرانس یا روش Calibration مربوط به دستگاه دیگری را به متر لیزری هیوندای نسبت داد.

برای ایجاد یک محتوای تجربه‌محور و قابل اعتماد در سایت ابزارآلات هیوندای، پیشنهاد می‌شود یکی از مدل‌های واقعی موجود در فروشگاه انتخاب شود و تست دقت آن به‌صورت مستند انجام شود.

عکس Setup، نتایج خام اندازه‌گیری، مدل دستگاه، شرایط آزمایش و Accuracy درج‌شده در دفترچه می‌توانند ارزش مقاله را بسیار بیشتر کنند.

جمع‌بندی

یک اندازه‌گیری اشتباه مساوی با نیاز به Calibration نیست. ابتدا Measurement Reference، سطح هدف، ثابت بودن دستگاه، شرایط محیطی، وضعیت بخش اپتیکی و مرجع مقایسه را بررسی کنید. سپس یک تست کنترل‌شده و تکرارشونده انجام دهید و به جای تمرکز روی یک عدد، الگوی نتایج را بررسی کنید. اگر دستگاه دائماً اختلاف تقریباً ثابتی دارد و این اختلاف از Accuracy Specification همان مدل بیشتر است، Manual را برای Accuracy Check، Adjustment یا Calibration بررسی کنید. اگر دستگاه User Calibration ندارد یا پس از ضربه و تست مجدد همچنان خارج از محدوده است، بهتر است توسط سرویس تخصصی بررسی شود و از دستکاری داخلی آن خودداری کنید.
